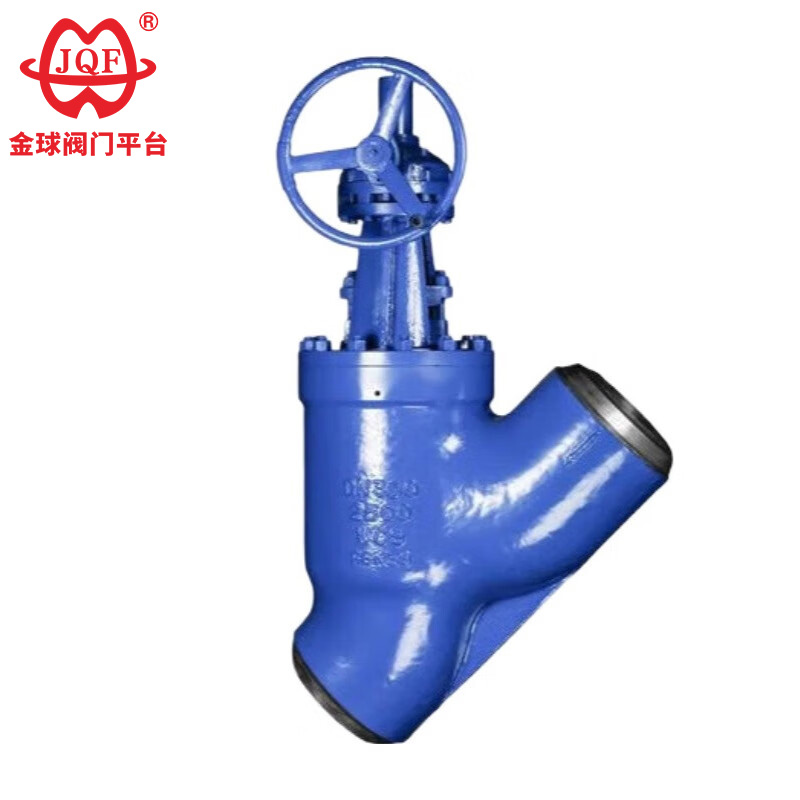

High Pressure Y Type Globe Valve

Foshan Jinqiu Valve Co., LTD. ang pabrika ay gumagawa ng de-kalidad na high pressure Y type globe valves, na kilala rin bilang slant-type gate valves. Ang mga balbula na ito ay nagtatampok ng isang hugis-Y na daanan ng daloy na nabuo sa pamamagitan ng pag-aayos ng upuan ng balbula at daanan ng tangkay sa isang tiyak na matinding anggulo (45°o 60°). Ang natatanging disenyo na ito ay nagpapanatili ng mahusay na sealing at regulate na mga katangian ng mga gate valve habang makabuluhang binabawasan ang resistensya ng daloy, na ginagawang angkop ang mga ito para sa mga application na may mataas na presyon, mataas na daloy ng daloy, at nagpapababa ng presyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

JQF Valve as a professional high pressure Y type globe valves manufacturer and supplier, our these valves are meticulously designed to withstand extreme temperatures, high pressures, and corrosive environments, ensuring long-term reliability and performance. Utilizing premium materials such as stainless steel, carbon steel, and special alloys, we cater to the diverse needs of our global customers. With extensive industry experience, we have established ourselves as a leading provider of high quality, innovative, and precision-designed solutions. Our products are widely used in various industries, including oil and chemical processing, shipbuilding, power plants, and water treatment.

1. Low Flow Resistance at Low Pressure Drop: Ang disenyo ng Y-type na flow channel ay ang pangunahing bentahe nito, na ginagawa itong partikular na angkop para sa mga application na nangangailangan ng kaunting pagkawala ng presyon ng system.
2. High Pressure Resistance at Structural Integrity: Tinitiyak ng forged valve body at pressure-sealed na disenyo ng bonnet ang ligtas na operasyon sa ilalim ng matinding mataas na presyon.
3. Napakahusay na Pagsasaayos at Pagse-sealing: Ang matibay na high pressure Y type globe valve ay nagmamana ng mga pakinabang ng mataas na katumpakan ng pagsasaayos at maaasahang sealing ng mga gate valve.
4. Erosion Resistance, Cavitation Resistance, at Long Service Life: Ang streamline na disenyo at hardened sealing surface ay epektibong tumutugon sa matitinding hamon na dulot ng high-pressure differential media.
5. Malawak na Applicability: Angkop para sa tubig, singaw, langis, at iba't ibang corrosive media; baguhin lamang ang mga materyales nang naaayon.

Pamantayan sa Pagpapatupad

Disenyo at paggawa ng mga pamantayan: ASME B16.34, JB / T3595, E101
Pamantayan sa haba ng istraktura: GB / T 12221-2005
Socket Socket: ASME B16.11
Dulo ng butt welding: ASME B16.25
Marka ng temperatura ng presyon: GB / T 12224-2005
Mga pamantayan sa pagsubok sa pagsubok: JB / T3595

Mga materyales sa bahagi ng produkto

Serial number	Pangalan ng Bahagi	materyal
1	Katawan	25+Stellite 21,F22+Stellite 21
2	Disc	25+Stellite 6,F22+Stellite 6
3	Tangkay ng balbula	1Cr13,25Cr2Mo1V,17-4PH
4	Kahon ng pagpupuno	25,F22
5	cap	25,F22
6	stem nut	QAL9-4,D2
7	Platen	1Cr13,F22
8	tagapuno	Mag-import ng GARLOCK folder na hindi kinakalawang na asero na wire na tinirintas na nababaluktot na grapayt
9	Tagapuno ng pad	1Cr13
10	Gasket	Clip 316 high-soft graphite

Ang hitsura ng produkto at laki ng istraktura

kalibre	Klase 1500					Klase 2500
kalibre	L	D	W	H	Wt(kg)	L	D	W	H	Wt(kg)
1/2〃	152	60	216	298	13	152	60	216	298	13
3/4〃	152	60	216	298	13	152	60	216	298	13
1〃	152	60	216	298	13	152	60	216	298	13
1-1/4〃	170	81	216	326	15.8	170	81	216	326	15.8
1-1/2〃	170	81	216	326	15.8	170	81	216	326	15.8
2〃	272	102	363	427	37.8	272	102	363	427	37.8
2-1/2〃	325	122	406	474	63	325	122	406	474	63
3〃	325	122	406	474	63	325	122	406	474	63
4〃	325	122	406	474	63	325	122	406	474	63
