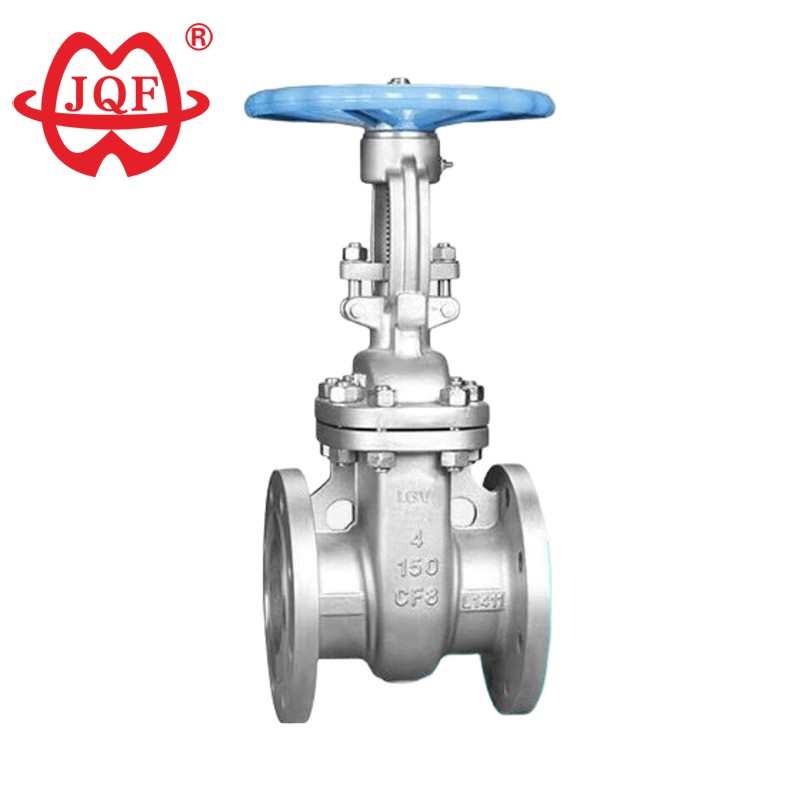

Nagtatampok ang matibay na API stainless steel gate valve na ito ng full-bore na disenyo, na nag-aalok ng pambihirang hydraulic efficiency. Kapag ganap na nakabukas, ang daluyan ay direktang dumadaloy na may kaunting fluid resistance, na binabawasan ang pagkawala ng presyon ng system. Ang precision sealing surface ng API stainless steel gate valve ay gumagamit ng isang hardened seal na disenyo, na nagbibigay ng wear at corrosion resistance at superior performance kumpara sa tradisyonal na gate valves. Sa panahon ng operasyon, ang gate ay gumagalaw nang patayo pataas laban sa daloy, na nakakamit ng sobrang makinis na actuation na may kaunting kinakailangang torque, kaya binabawasan ang workload ng operator. Idinisenyo para sa mga pangkalahatang aplikasyon, ipinagmamalaki ng API stainless steel gate valve ang simple at compact na istraktura, na umaayon sa mga pamantayan ng API 600. Ang naaangkop na disenyo nito ay maaaring makatiis ng matinding pressure, temperatura, at diameter, at tugma ito sa iba't ibang media at operating environment. Higit pa rito, ang axisymmetry sa ganap na bukas na estado ay lumilikha ng magulong, walang harang na daluyan ng daluyan, inaalis ang mga abala sa daloy at tinitiyak ang maayos na operasyon ng pipeline.
Sa upstream na langis at gas na mga operasyon, ang API stainless steel gate valve ay ginagamit upang ihiwalay ang mga pipeline ng wellhead, pangasiwaan ang pagkuha ng krudo sa ilalim ng mataas na presyon ng mga kondisyon, at i-regulate ang mga likidong naglalaman ng sulfur na may napakataas na tolerance sa hydrogen sulfide (H₂S). Ang hardened stainless steel na konstruksyon ng API stainless steel gate valves ay pumipigil sa sulfide stress cracking sa hydrogen sulfide-rich environment, na ginagawa itong isang kailangang-kailangan na bahagi ng wellhead component at production manifold.
Sa mga planta sa pagpoproseso ng kemikal, ang API stainless steel gate valves ay epektibong humahawak ng corrosive media, kabilang ang mga acid, alkalis, at solvents. Ang mga power plant ay gumagamit ng API stainless steel gate valves sa boiler feedwater system, na ginagamit ang kanilang airtight shut-off function upang maiwasan ang pagkawala ng singaw sa panahon ng turbine startup.
Gumagamit ang mga inhinyero ng water treatment ng API stainless steel gate valves sa mga seawater desalination outlet upang labanan ang pagkasira na dulot ng salt corrosion. Dahil sa kanilang paglaban sa galvanic corrosion, ang mga balbula na ito ay palaging ang ginustong pagpipilian para sa seawater ballast system sa mga pasilidad sa dagat at malayo sa pampang.
Disenyo at Paggawa: API 600
Laki ng flange: ANSI B16.5
Haba ng istraktura: ANSI B16.10
Presyon ~ Temperatura: ANSI B16.34
Inspeksyon at Pagsubok: API 598
| Nominal na presyon（Lb) | Pagsubok sa lakas | Pagsubok ng selyo ng tubig | Pagsubok ng selyo ng gas | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Katawan, bonnet, gate | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Ibabaw ng pagbubuklod | Cr13 o cemented carbide | Katawan (W) o sementadong karbida (Y) | ||||
| Stem at panloob na bahagi | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| tagapuno | Flexible na grapayt | |||||
| Gasket | Hindi kinakalawang na asero spiral sugat gasket | |||||
| Angkop na media | Tubig, singaw, langis at iba pa | Nitric acid at iba pang corrosive media | Malakas na oxidizing media | Acetic acid at iba pang corrosive media | ||
| tamang temperatura | -29~425℃ | -40~500 ℃ | ||||
| Nominal na diameter | Ang mga pangunahing sukat at sukat ng koneksyon | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
