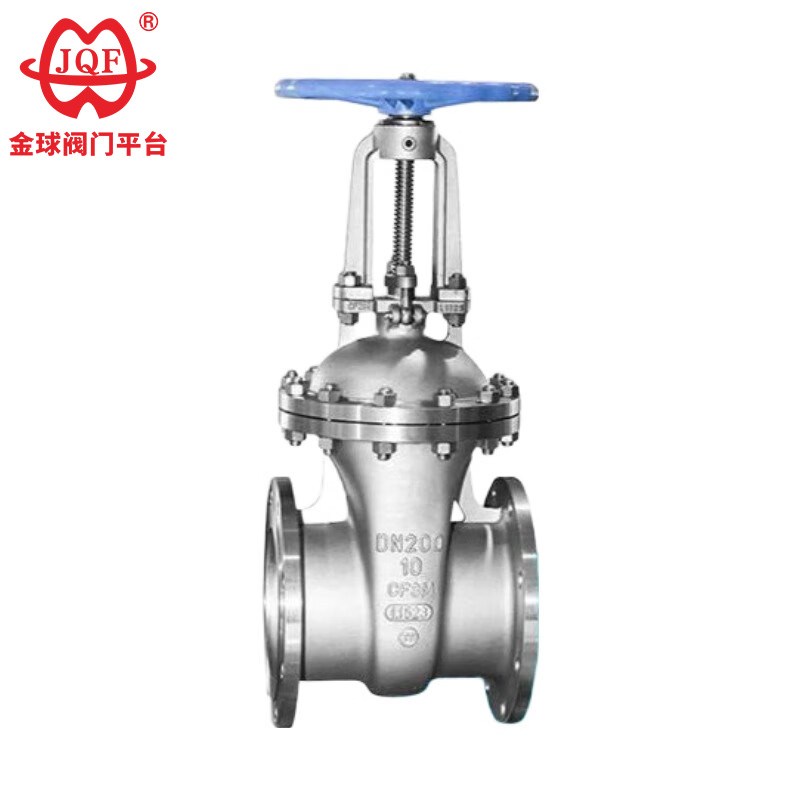

GB Standard Stainless Steel Gate Valve

Ang pabrika ng JQF Valve ay nakatuon sa pagsasaliksik, pagpapaunlad, pagmamanupaktura, at serbisyo ng mga katawan ng balbula. Sa mature na disenyo, napakagandang pagkakayari, at mga propesyonal na solusyon sa site, nakuha namin ang pagkilala at papuri ng aming mga user. Ang aming mataas na kalidad na GB Standard Stainless Steel Gate Valve ay ginawa ayon sa mahigpit na mga pamantayan ng 6S, na nagtatampok ng mahusay na pagkakagawa, mataas na tigas, malakas na tigas, at mataas na pressure resistance na may pag-iwas sa crack. Inaasahan namin ang pakikipagtulungan sa iyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Mga Pangunahing Pag-iingat:

1. Pre-installation Inspection: Kumpirmahin ang compatibility ng valve material na may fluid medium, temperature, at pressure. Suriin kung may mga gasgas ang matibay na GB Standard Stainless Steel Gate Valve sa dulo. Tiyaking nakakatugon ang gasket material sa mga kinakailangan sa paggamit at kumpirmahin na ang mga bolts/nuts ay nakakatugon sa mga kinakailangan sa lakas.
2. Pag-align ng Pag-install: Huwag pilitin ang pagkakahanay. Ang maling pagkakahanay ay maaaring humantong sa deformation ng valve seat, pagtagas, o stress sa istruktura. Suportahan ang piping nang nakapag-iisa malapit sa balbula. Dahan-dahang higpitan ang mga bolts sa pagkakasunod-sunod na hugis-bituin hanggang sa makamit ang isang pare-parehong torque. Matapos tumakbo ang system sa loob ng 24-48 na oras, higpitan muli ang mga bolts.
3. Mga Operating Procedure: Ang mataas na kalidad na GB Standard Stainless Steel Gate Valve ay dapat na ganap na nakabukas o ganap na nakasara—ang bahagyang pagbubukas ay magpapabilis sa pagguho ng valve seat/plate ng high-speed fluid. Gumana lamang gamit ang handwheel; huwag gumamit ng wrench/lever. Ang balbula stem ay dapat na lubricated quarterly.
4. Pagsubok at Pagpapanatili: Pagkatapos ng pag-install, bago ang pag-commissioning ng system, isang static na pagsubok sa presyon ang dapat isagawa sa GB Standard Stainless Steel Gate Valve sa 1.5 beses ang PN rated pressure. Sa panahon ng pagsubok, ang balbula ay dapat na nakahiwalay sa mga kagamitan sa ibaba ng agos.
5. Pag-iimbak at Paghawak: Ang mga balbula ay dapat na nakaimbak sa loob ng bahay at protektado mula sa kahalumigmigan. Bago ang pag-install, ang mga takip ng dulo ay dapat manatili sa naka-install na posisyon.

Mga tampok

1. Ang GB Standard Stainless Steel Gate Valve ay gawa sa austenitic stainless steel, na may mahusay na pagtutol sa kaagnasan mula sa oxidizing acidic media.
2. Kapag ang medium ay dumadaloy sa GB Standard Stainless Steel Gate Valve, ang direksyon ng daloy ay nananatiling hindi nagbabago, na nagreresulta sa mababang fluid resistance.
3. Ang direksyon ng paggalaw ng gate ay patayo sa direksyon ng daloy ng medium, na nagreresulta sa mababang pagbubukas at pagsasara ng torque at walang hirap na operasyon.
4. Ang direksyon ng daloy ng daluyan ay hindi pinaghihigpitan, nang hindi nakakagambala sa daloy ng likido o nagpapababa ng presyon. Ang daluyan ay maaaring dumaloy mula sa magkabilang panig ng balbula ng gate, na makamit ang nilalayon nitong layunin. Ito ay partikular na angkop para sa mga pipeline kung saan maaaring magbago ang direksyon ng daloy ng daluyan.
5. Ang GB Standard Stainless Steel Gate Valve ay patayong naka-install sa loob ng valve body, na nagreresulta sa maikling haba ng istruktura.
6. Ang GB Standard Stainless Steel Gate Valve ay may mahusay na pagganap ng sealing. Ang pagsusuot sa ibabaw ng sealing ay minimal kapag ganap na nakabukas.

Pamantayan ng Tagapagpaganap

Mga detalye ng disenyo: GB / T 12234
Haba ng istraktura: GB / T 12221
Pagkonekta ng flange: JB / T 79.1
Pagsubok at inspeksyon: JB / T 9092
Presyon - Temperatura: GB / T 9131
Pagkakakilanlan ng Produkto: GB / T 12220

Mga parameter ng pagganap

Nominal pressurePN（MPa)	kaso	presyon ng pagsubok (MPa)		selyadong
Nominal pressurePN（MPa)	kaso	selyadong (likido)	Seal (gas)	selyadong
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Angkop na daluyan at naaangkop na temperatura

Materyal na shell	Angkop na media	Naaangkop na temperatura (℃)
Chromium nickel titanium steel (uri P)	Mga nitric acid	≤200
Chrome nickel molybdenum titanium steel (R type)	Acetic acid	≤200

Ang pangunahing bahagi ng materyal

Katawan, bonnet	Valve plate, upuan	Tangkay ng balbula	stem nut	tagapuno	Handwheel
Chromium nickel titanium steel	Hindi kinakalawang na asero, hindi kinakalawang na asero + sementadong karbida	Chrome nickel-titanium hindi kinakalawang na asero	Aluminyo tanso	Teflon	Matunaw na bakal
Chromium nickel molybdenum titanium steel	Hindi kinakalawang na asero, hindi kinakalawang na asero + sementadong karbida	Chrome nickel-titanium hindi kinakalawang na asero	Aluminyo tanso	Teflon	Matunaw na bakal

Ang pangunahing hugis at mga sukat ng koneksyon

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

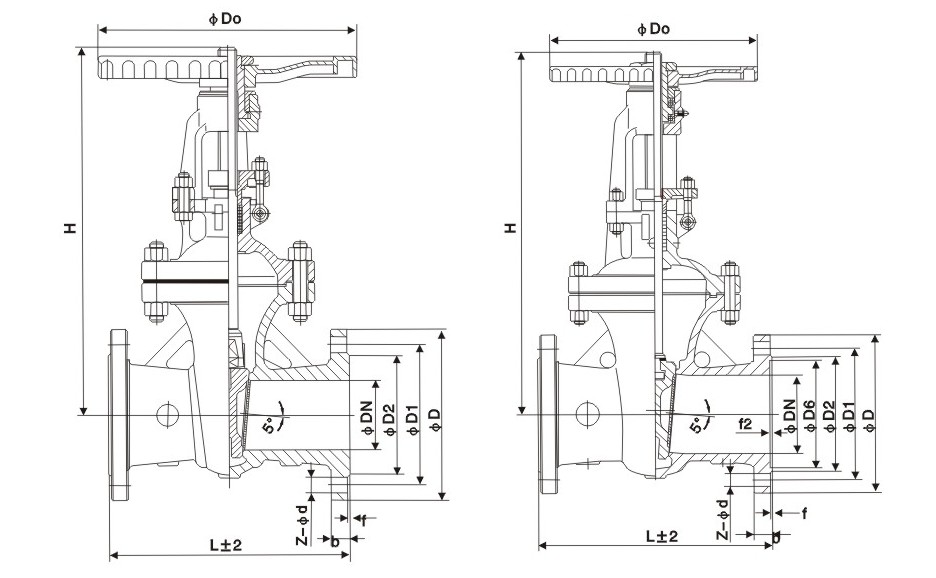

Larawan ng istraktura
