GB Standard Flanged Gate Valve

Gumagawa ang pabrika ng JQF Valve ng mataas na kalidad na GB standard flanged gate valves, na malawakang ginagamit sa petrochemical, thermal power, at iba pang produktong petrolyo at mga steam pipeline bilang pagbubukas at pagsasara ng mga device para sa pagkonekta o pagputol ng pipeline media. Sa pamamagitan ng pagpili ng iba't ibang materyales, ang customized na GB standard flanged gate valves ay angkop para sa iba't ibang media gaya ng tubig, singaw, langis, nitric acid, acetic acid, malakas na oxidizing media, at urea, at available sa manual, bevel gear, at mga bersyon ng electric drive.

Mga Pag-iingat sa Kaligtasan

Mga Pagsusuri bago ang Pag-install
I-verify ang GB standard flanged gate valves material compatibility sa fluid media, temperatura, at pressure. Siyasatin ang mga mukha ng flange kung may mga gasgas, tiyaking tumutugma ang materyal ng gasket sa mga kondisyon ng serbisyo, at kumpirmahin na nakakatugon ang mga bolts/nut sa mga kinakailangan sa lakas .
Pag-align ng Pag-install
Huwag kailanman pilitin na i-align ang standard na flanged na mga balbula ng gate ng GB. Ang maling pagkakahanay ay nagdudulot ng pagbaluktot ng upuan, pagtagas, o pagkapagod sa istruktura. Suportahan ang mga pipeline nang nakapag-iisa malapit sa balbula. Dahan-dahang higpitan ang mga bolts sa isang pattern ng bituin sa pare-parehong torque. Retorque pagkatapos ng 24–48 na oras ng pagpapatakbo ng system.
Disiplina sa Pagpapatakbo
Ganap na buksan o ganap na isara ang GB standard flanged gate valves—mga bahagyang bukas na posisyon ay nagpapabilis sa pagguho ng upuan/gate mula sa mataas na bilis ng daloy. Gumamit lamang ng mga handwheels; iwasan ang mga wrenches/levers. Ang stem lubrication (EP-grade grease) ay sapilitan kada quarter.
Pagsusuri sa Pagpapanatili
Hydrostatically test GB standard flanged gate valves pagkatapos ng pag-install sa 1.5× PN rating bago i-commissioning ang system. Ihiwalay ang mga balbula sa downstream na kagamitan sa panahon ng pagsubok. Taun-taon: suriin ang higpit ng packing gland, kaagnasan ng tangkay, at integridad ng flange-joint. Palitan kaagad ang mga pagod na packing ring upang maiwasan ang mga nakatakas na emisyon.
Pangangasiwa sa Imbakan
Mag-imbak ng mga balbula sa loob ng bahay, protektado mula sa kahalumigmigan. Panatilihing naka-on ang mga end cap hanggang sa pag-install.

Mga tampok

1. High-efficiency na disenyo: Ang standard na flanged gate valve ng GB ay nagtatampok ng makatwirang na-configure na disenyo na mahusay na gumagamit ng espasyo, nakakamit ang higit na katatagan ng katawan ng balbula, pinaliit ang resistensya ng likido, at na-optimize na koepisyent ng daloy.
2. Pinahusay na buhay ng seal: Ang interface ng sealing ay gumagamit ng hindi kinakalawang na asero at isang carbide coating, na pinapaliit ang pagkasira at makabuluhang nagpapahaba ng buhay ng serbisyo.
3. Maaasahan at madaling patakbuhin: Tinitiyak ng flexible graphite packing ang maaasahang integridad ng seal, na nagreresulta sa maayos na operasyon at minimal na operating torque.
4. Madaling paraan ng actuation: Ang mga standard na flanged gate valve ng GB ay tugma sa iba't ibang mekanismo ng actuation, kabilang ang manual, pneumatic, electric, at gear-driven, upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.
5. Iba't ibang istruktura: Magagamit sa iba't ibang structural configuration, kabilang ang flexible wedge single gate, rigid wedge single gate, o parallel (double) gate.

Pamantayan ng Tagapagpaganap

Mga detalye ng disenyo: GB / T 12234
Haba ng istraktura: GB / T 12221
Pagkonekta ng flange: JB / T 79.1
Pagsubok at inspeksyon: JB / T 9092
Presyon - Temperatura: GB / T 9131
Pagkakakilanlan ng Produkto: GB / T 12220

Mga parameter ng pagganap

Angkop na daluyan at naaangkop na temperatura

Ang pangunahing bahagi ng materyal

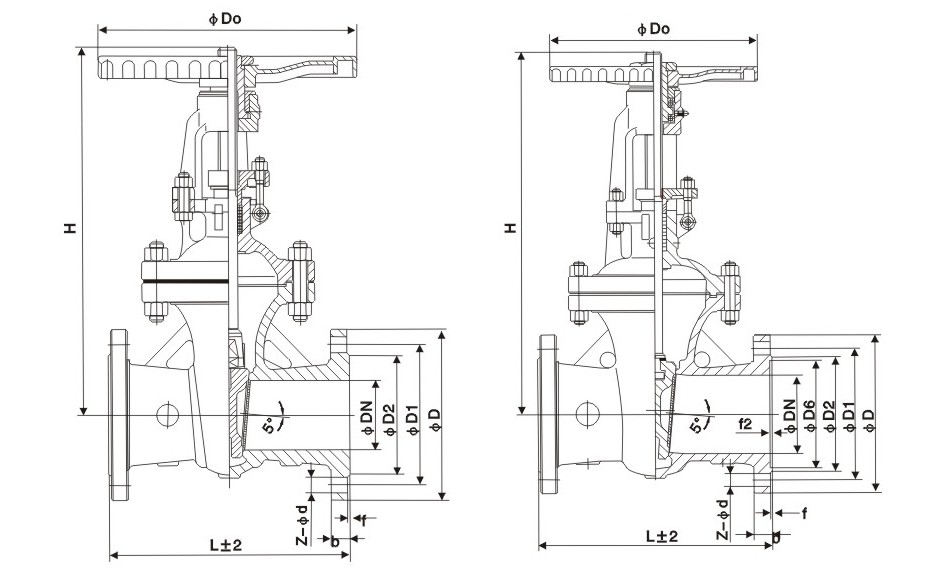

Ang pangunahing hugis at mga sukat ng koneksyon

Larawan ng istraktura
