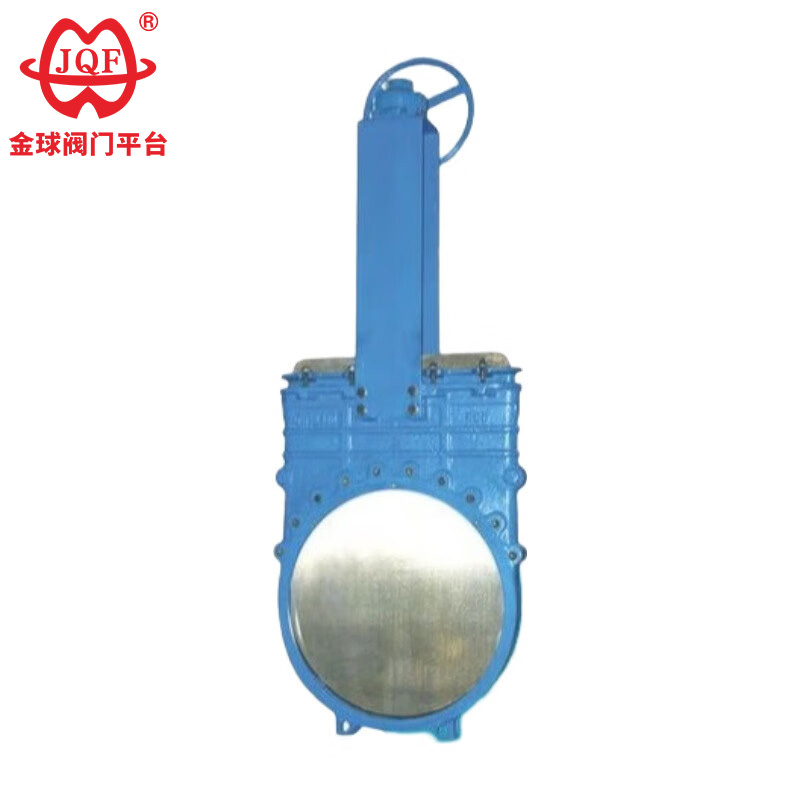

Mga Balbula ng Gate ng Knife

Gumagawa ang JQF Valve ng mataas na kalidad na mga knife gate valve na maaaring gamitin sa media gaya ng coal, filter slurry, wastewater, putik, dumi, pulp, at ash slurry. Ang knife gate valve, na kilala rin bilang blade-type slurry valve, ay isang uri ng valve kung saan ang pagbubukas at pagsasara ng bahagi ay isang gate, at ang direksyon ng paggalaw ng gate ay patayo sa direksyon ng daloy ng fluid. Ang daluyan ay pinutol ng hugis talim na tarangkahan, at maaari rin itong maghiwa ng mga fibrous na materyales.

Magpadala ng Inquiry

Paglalarawan ng Produkto

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. Multi-mode Intelligent Control: Nagtatampok ang knife gate valve ng mga lokal at remote control mode at maaaring palawakin upang isama ang remote na indikasyon ng lokasyon at isang central cluster control system kung kinakailangan.
2. Magaan at Makabagong Disenyo: Ang katawan ng balbula ay gawa sa carbon steel, na nagpapababa ng timbang ng humigit-kumulang 20%-30% kumpara sa tradisyonal na mga gate valve, na makabuluhang binabawasan ang pag-install at pagpapanatili ng workload.
3. Optimized System Efficiency: Epektibong pinapabuti ang pagbubukas at pagsasara ng tightness at sealing reliability ng pipeline system, pag-maximize sa pagsugpo sa mga panganib sa pagtagas at pag-aambag sa coordinated development ng production energy efficiency at environmental protection.
4.Breakthrough sa Ceramic Sealing Technology: Ang sealing surface ng knife gate valve ay gumagamit ng mataas na wear-resistant at corrosion-resistant na ceramic na materyales, na sinamahan ng proseso ng pag-embed, na nagtataglay ng superior corrosion resistance at mahusay na wear resistance, na makabuluhang nagpapahaba ng buhay ng serbisyo ng valve. Ang kabuuang pagiging epektibo ng gastos nito ay higit sa 10 beses kaysa sa mga ordinaryong balbula.

Mga tampok

1. Mababang resistensya ng likido. Ang koepisyent ng resistensya ng knife gate valve ay katumbas ng bahagi ng pipe na may parehong haba.
2. Ang balbula na ito ay isang simpleng istraktura, maliit na sukat, at magaan ang timbang.
3. Mahigpit at maaasahang sealing. Sa kasalukuyan, ang plastic ay malawakang ginagamit bilang sealing surface material para sa ball valves, na nag-aalok ng mahusay na sealing performance at malawakang aplikasyon sa mga vacuum system.
4. Ang mga balbula ng pintuan ng kutsilyo ay madaling patakbuhin at mabilis na buksan/isara. Nangangailangan lamang sila ng 90° na pag-ikot mula sa ganap na bukas hanggang sa ganap na sarado, na nagpapadali sa remote control.
5. Mahabang buhay ng serbisyo: Tinitiyak ng makatwirang pagpili ng materyal at disenyo ng istruktura ang matatag na operasyon para sa mga dekada sa ilalim ng mga kondisyon ng tubig.
6. Mataas na cost-effectiveness: Mature na teknolohiya, malakihang produksyon, at mababang gastos sa pagkuha at pagpapanatili.

Mga Tagubilin sa Pag-install at Paggamit

1. Valve Cavity Pre-inspection Requirements: Bago i-install ang knife gate valve, suriing mabuti ang cavity at sealing surface, siguraduhing walang dumi o grit na natitira.
2. Pantay-pantay na Tighten Connections: Pahigpitin ang lahat ng bolts nang pantay-pantay sa lahat ng connection point.
3. Mga Pamantayan sa Pagsasaayos ng Pag-iimpake: Siyasatin ang packing at idikit ito nang naaangkop. Habang nakakamit ang function ng sealing, tiyaking maayos at walang harang ang pagbubukas at pagsasara ng gate.
4. I-verify ang Modelo at Direksyon ng Daloy: Bago ang pag-install, dapat i-verify ng mga user ang modelo ng knife gate valve at mga sukat ng koneksyon, at kumpirmahin na tumutugma ang direksyon ng daluyan ng daloy sa mga marka ng balbula.
5. Magreserba ng Operating Space: Sa panahon ng pag-install, ang mga user ay dapat magreserba ng sapat na operating at installation space para sa knife gate valve actuator.
6. Mga Detalye ng Mga Wiring ng Unit ng Drive: Ang mga koneksyon sa mga kable ng actuator ay dapat na mahigpit na sumunod sa kasamang circuit diagram.
7. Panaka-nakang Pagpapanatili at Proteksyon: Ang knife gate valve ay nangangailangan ng regular na pagpapanatili gaya ng tinukoy. Iwasan ang anumang uri ng epekto o presyon upang maiwasan ang pagkabigo ng selyo. 8. Post-overhaul testing ng valve body: Pagkatapos makumpleto ang overhaul ng knife gate valve, dapat magsagawa ang user ng mga kinakailangang pagsusuri sa performance ng produkto para kumpirmahin na naibalik ito sa isang magagamit na estado.

Paggamit at Pagpapanatili

1. Pagbabawal sa Suspensyon at Pag-iwas sa Pagbangga: Mahigpit na ipinagbabawal ang mga lifting operation gamit ang mga handwheels, handle, at transmission mechanism. Iwasan ang anumang panlabas na epekto.
2. Mga Detalye ng Vertical Installation: Ang mga double gate valve ay dapat na naka-install patayo (valve stem vertical, handwheel sa itaas).
3. Bypass Valve Operation Sequence: Kapag binubuksan ang gate valve na may bypass valve, dapat munang i-activate ang bypass device (upang balansehin ang pagkakaiba sa presyon ng pumapasok at labasan at mabawasan ang resistensya ng pagbubukas).
4. Mga Kinakailangan sa Pag-install ng Actuator: Ang pag-install ng mga gate valve na may mga mekanismo ng paghahatid ay dapat na mahigpit na sumunod sa mga teknikal na detalye sa manwal ng produkto.
5. Regular na Lubrication System: Ang madalas na ginagamit na mga balbula ng gate ng kutsilyo ay dapat na lubricated kahit isang beses sa isang buwan.

Ang pangunahing hugis at mga sukat ng koneksyon

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

Larawan ng istraktura
