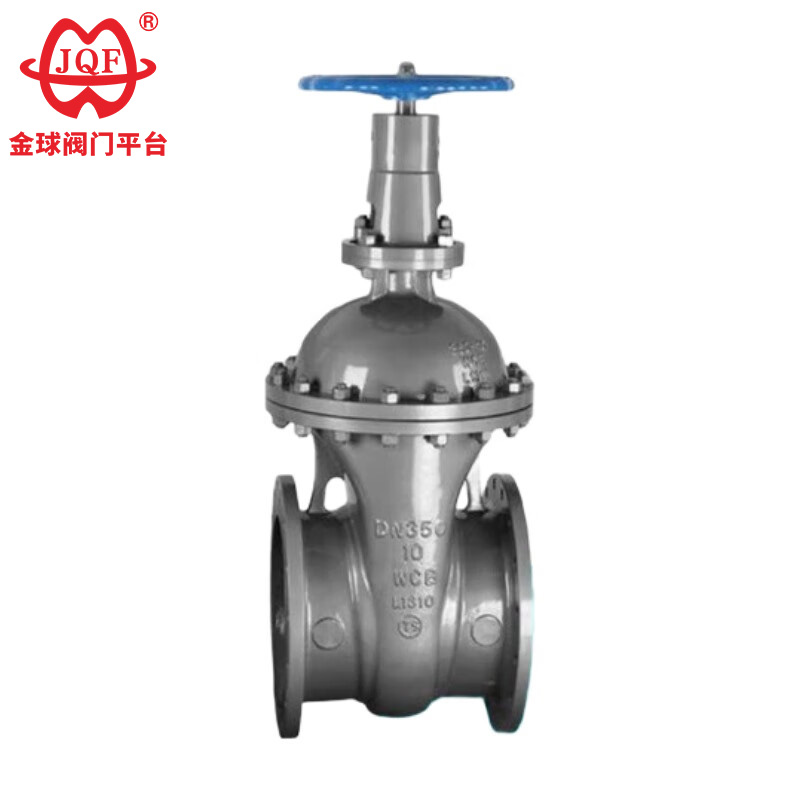

Cast Steel Dark Rod Gate Valve

Ang mataas na kalidad ng pabrika ng JQF Valve na Cast Steel Dark Rod Gate Valve ay isang cast steel gate valve kung saan ang stem nut ay direktang nakakabit sa tuktok ng gate, at ang stem ay umiikot lamang nang walang axial displacement sa panahon ng pagbubukas at pagsasara. Ginagawa nitong partikular na angkop ang disenyong ito para sa mga application na may limitadong espasyo sa pag-install.

Magpadala ng Inquiry

Paglalarawan ng Produkto

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. Compact Structure, Maliit na Installation Space: Ang matibay na Cast Steel Dark Rod Gate Valve ay angkop para sa space-constrained applications.
2. High Cost-Effectiveness: Para sa mas maliliit na diameter valve, ang Cast Steel Dark Rod Gate Valve ay may medyo simpleng istraktura, na posibleng magresulta sa mas mababang gastos sa pagmamanupaktura.
3. Hindi pinaghihigpitan ng Environmental Height: Ang advanced na Cast Steel Dark Rod Gate Valve ay hindi makakatagpo ng mga hadlang sa itaas habang tumataas ang valve stem.

Mga parameter ng pagganap

Kung ikukumpara sa iba pang produkto ng valve, ang Cast Steel Dark Rod Gate Valves ay nailalarawan ng mataas na temperatura at mataas na presyon, at isang natatanging disenyong self-sealing. Kung mas mataas ang presyon, mas maaasahan ang sealing. Dahil sa pagganap at teknikal na mga katangian, ginagawa ng mga espesyal na kondisyon sa pagtatrabaho ang produkto bilang isang tampok na hindi maaaring palitan ng iba pang mga produkto.

Mga pamantayan sa disenyo

modelo	PN	Presyon sa trabaho/MPa	tamang temperatura/℃	Angkop na media
Z45H-10C	10	1.0	≤425	tubig
Z45H-16C	16	1.6	≤425	tubig

Ang pangunahing bahagi ng materyal

modelo	materyal
modelo	Katawan, bonnet, balbula plate	Tangkay ng balbula	Ibabaw ng pagbubuklod	tagapuno
Z45H-10C	WCB	Hindi kinakalawang na asero ng Chrome	13Cr	Flexible na grapayt
Z45H-16C	WCB	Hindi kinakalawang na asero ng Chrome	13Cr	Flexible na grapayt

Ang pangunahing hugis at mga sukat ng koneksyon

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	Z-d	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200

Mga Hot Tags: Cast Steel Dark Rod Gate Valve, China, Customized, Quality, Durable, Advanced, Manufacturer, Supplier, Factory, in Stock
