Russian Standard Gate Valve

Ang JQF Valve ay isang malakihang tagagawa ng balbula sa China, na nagsasama ng siyentipikong pananaliksik, pag-unlad, disenyo, produksyon, benta, at serbisyo. Ang mataas na kalidad na Russian Standard Gate Valve sa stock na hindi tumataas na stem gate valve ay gawa sa ductile iron at nilagyan ng isang nababanat na rubber seal ring upang matiyak ang maaasahang sealing at tibay. Ang compact na istraktura nito ay nagbibigay ng mataas na tigas at pagiging maaasahan, habang ang nababanat na disenyo ng gate ay pumipigil sa pagpapapangit sa ilalim ng abnormal na mga pagkarga o temperatura. Ang balbula ay nilagyan ng mga rolling bearings para sa madaling operasyon sa mas malalaking sukat at sumusuporta sa mga customized na materyales at mga opsyon sa upuan upang matugunan ang iba't ibang mga kondisyon sa pagpapatakbo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Space-Optimized Fluid Dynamics Architecture: Ang structurally optimized na disenyo ng chassis ay nagbibigay sa valve body ng pambihirang higpit at walang harang na flow geometry, na nagpapaliit ng pressure drop.
2. Advanced na Composite Sealing Surface: Ang Russian Standard Gate Valve ay gumagamit ng proprietary metallurgical na teknolohiya upang pagsamahin ang corrosion-resistant alloys na may isang tungsten carbide matrix, na nakakamit ng isang napakahabang cycle na buhay na lampas sa mga pamantayan ng industriya.
3. Friction-Free Stem Operating System: Tinitiyak ng mga anisotropic graphite packing ring ang zero-leakage stem seal habang nagbibigay ng malinaw, mababang torque actuation para sa madali at walang hirap na operasyon.
4. Multi-Mode Actuation Integration: Ang Russian Standard Gate Valve ay nag-aalok ng komprehensibong actuation compatibility, kabilang ang manual handwheels, pneumatic actuator, electric motors, at planetary gear reducer, na nagpapagana ng unibersal na deployment.
5.Configurable Valve Disc Topology Platform: Tatlong magkakaibang configuration ng sealing: pressure-adaptive flexible single gate, high-load rigid single gate, at bidirectional dual parallel gate.

Pamantayan sa Pagpapatupad

Mga detalye ng disenyo: GB / T 12234
Haba ng istraktura: GB / T 12221
Pagkonekta ng flange: r0CT12815-08-I
Pagsubok at inspeksyon: JB / T 9092
Presyon - Temperatura: GB / T 9131
Pagkakakilanlan ng Produkto: GB / T 12220

Mga Parameter ng Pagganap

Nominal pressurePN（MPa)	kaso	presyon ng pagsubok (MPa)		selyadong
Nominal pressurePN（MPa)	kaso	selyadong (likido)	Seal (gas)	selyadong
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Angkop na daluyan at naaangkop na temperatura

Materyal na shell	Angkop na media	Naaangkop na temperatura (℃)
Carbon steel (uri C)	Tubig, singaw, langis	≤425
Chromium nickel titanium steel (uri P)	Mga nitric acid	≤200
Chrome nickel molybdenum titanium steel (R type)	Acetic acid	≤200
Chrome-molybdenum na bakal (uri I)	Tubig, singaw, langis	≤550

Ang pangunahing bahagi ng materyal

Katawan, bonnet	Valve plate, upuan	Tangkay ng balbula	stem nut	tagapuno	Handwheel
Carbon steel	Mataas na kalidad na carbon steel + carbide o hindi kinakalawang na asero	Hindi kinakalawang na asero ng Chrome	Aluminyo tanso	Graphite asbestos packing	Matunaw na bakal
Chromium nickel titanium steel	Hindi kinakalawang na asero, hindi kinakalawang na asero + sementadong karbida	Chrome nickel-titanium hindi kinakalawang na asero	Aluminyo tanso	Teflon	Matunaw na bakal
Chromium nickel molybdenum titanium steel	Hindi kinakalawang na asero, hindi kinakalawang na asero + sementadong karbida	Chrome nickel-titanium hindi kinakalawang na asero	Aluminyo tanso	Teflon	Matunaw na bakal
Chrome-molybdenum na bakal	Alloy steel + Carbide	Chrome-molybdenum na bakal	Aluminyo tanso	Flexible na asbestos	Matunaw na bakal

Ang pangunahing hugis at mga sukat ng koneksyon

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

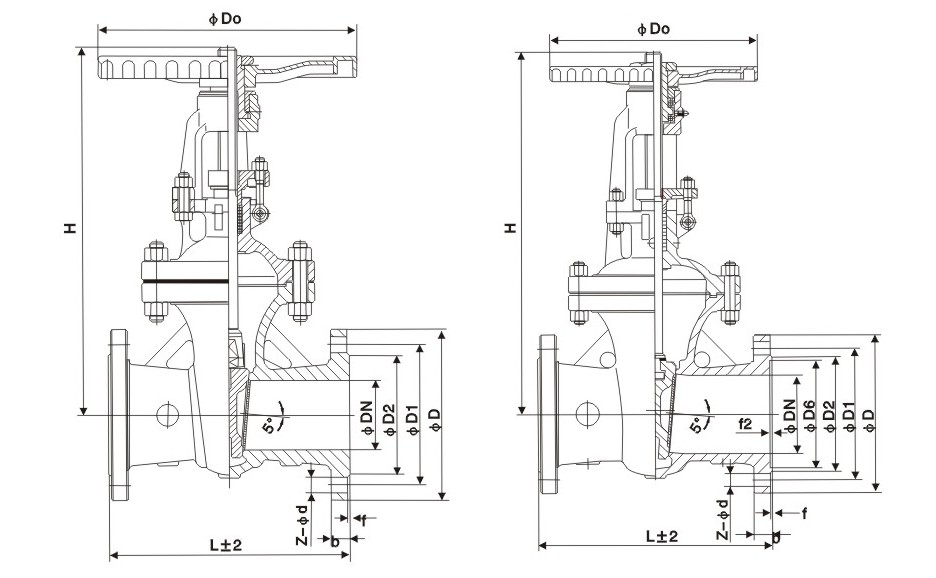

Larawan ng istraktura
