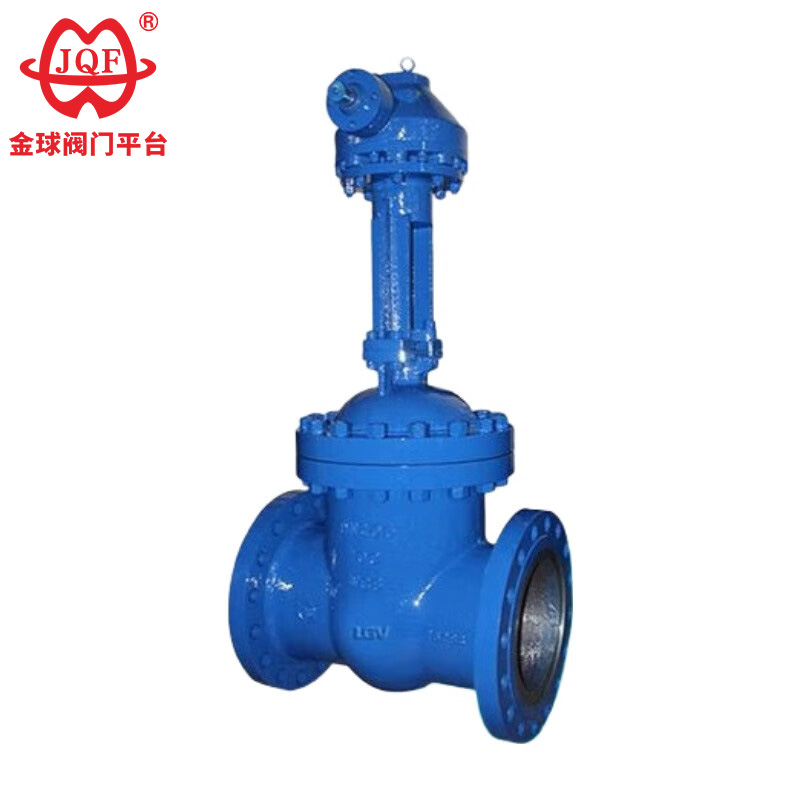

Z540H, Z540Y, Z540W type PN16 ~ PN160 steel bevel gear driven wedge gate valve na ginawa ng Lianggu valve Co., Ltd. Bevel gear drive, flange connection, wedge-type elastic gate. Ang seat sealing surface material ay naka-surfacing welding alloy (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160P ~W, hindi kinakalawang na asero (Z160R) Z540W-16R ~ 160R), nominal na presyon PN16 ~ PN160. Ang materyal ng katawan ng balbula ay carbon steel (Z540H-16C ~ 160, Z540Y-16C ~ 160), chrome molybdenum alloy steel (Z540Y-16I ~ 160I), hindi kinakalawang na asero (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540Y-16P ~ 6R 160R, Z540Y- 16R ~ 160R) balbula ng gate.
1. Nagtatampok ang Customized Bevel gear gate valves ng mga advanced na pamantayan, maaasahang sealing, superior performance, at isang kaakit-akit na hitsura.
2. Wedge-shaped valve plate structure para sa flexible switching.
3. Ang balbula at upuan ay hinangin mula sa Stellite alloy.
4. Ang balbula stem ay sumasailalim sa quenching at tempering treatment para sa pinahusay na corrosion at wear resistance.
5. Maramihang pipe flange standards at flange sealing surface type ay available.
6. Mataas na kalidad na Bevel gear gate valves ay makukuha sa iba't ibang materyales sa katawan upang umangkop sa iba't ibang pressure, temperatura, at kondisyon ng media.
| modelo | PN | Presyon sa trabaho/MPa | Temperatura sa pagpapatakbo/℃ | Angkop na media |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Tubig, singaw, langis |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | Tubig, singaw, langis |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | Singaw, langis |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | Nakakasira ng media |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | Nakakasira ng media |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | Nakakasira ng media |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | Nakakasira ng media |

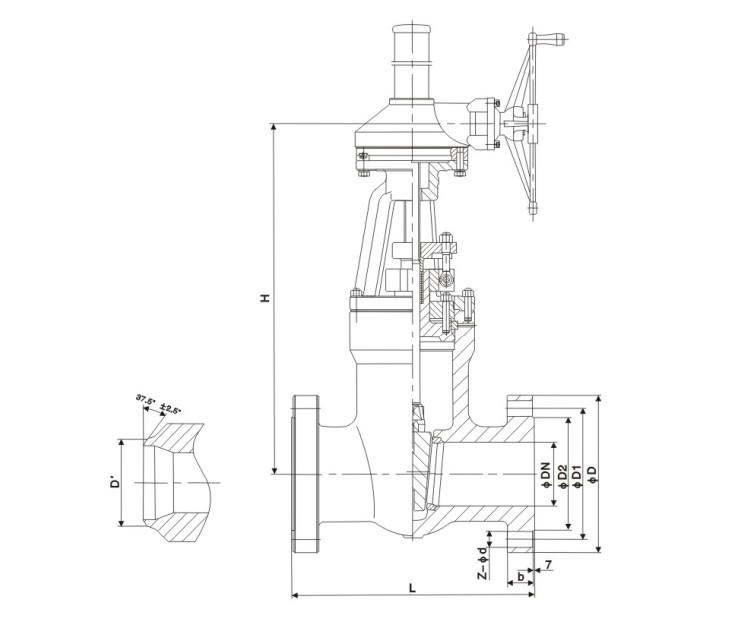

| Nominal na diameter | Ang mga pangunahing sukat at sukat ng koneksyon | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
