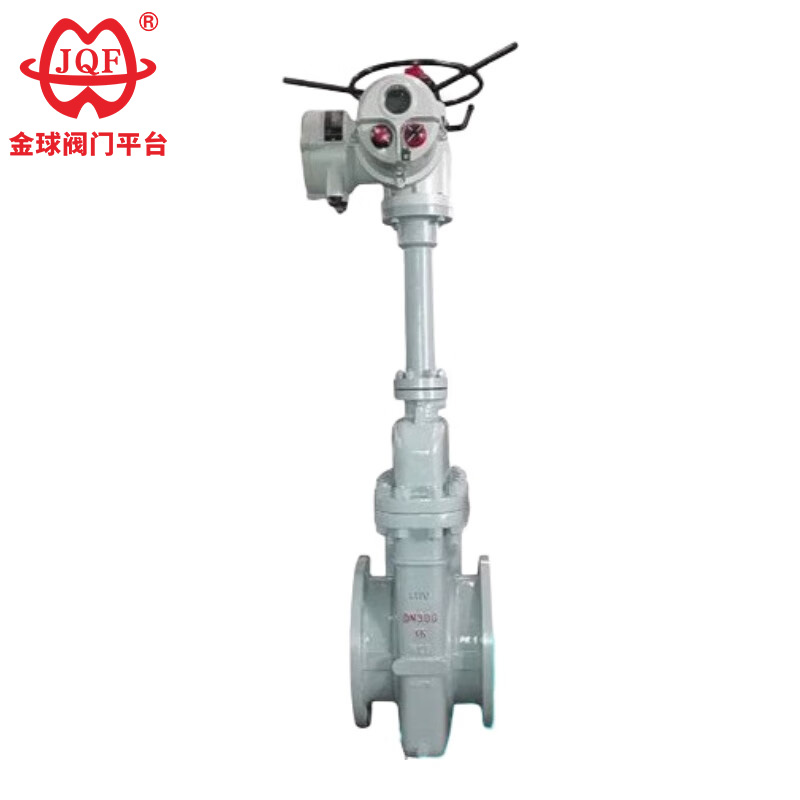

Electrical Flat Gate Valve

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Pag-uuri ayon sa Paraan ng Aktuasyon: Manu-manong parallel gate valve, pneumatic parallel gate valve, electric parallel gate valve
2. Pag-uuri ayon sa Mga Sitwasyon ng Application: Orifice-type parallel gate valve, non-orifice-type parallel gate valve, oilfield-specific parallel gate valve, pipeline transportation parallel gate valve, gas system parallel gate valve

Mga Tampok na Pang-istruktura

1. Lumulutang Bidirectional Seal
Ang lumulutang na upuan ng electrical flat gate valve ay nagbibigay-daan para sa bidirectional na pagbubukas at pagsasara, na tinitiyak ang maaasahang sealing at flexible na operasyon.
2. Hard Corrosion-Resistant Guide Material
Ang gate ay nilagyan ng guide strips para sa tumpak na pagpoposisyon, at ang sealing surface ay pinahiran ng tungsten carbide anti-corrosion layer.
3. Zero Flow Resistance Design
Ang balbula katawan ng de-koryenteng flat gate balbula ay may mataas na presyon ng pagtutol; kapag ganap na nakabukas, ang straight-through na daanan ng daloy ay humigit-kumulang sa pipe na may parehong diameter (flow resistance ≤0.03).
Gumagamit ang valve stem ng multi-stage seal na may composite packing, na binabawasan ang friction coefficient ng 40%.
4. Dual-Stage Sealing Mechanism
Kapag isinara ang clockwise:
Ang medium pressure ay nagtutulak sa inlet valve seat upang makabuo ng pangunahing seal.
Pinindot ng gate ang outlet valve seat upang bumuo ng double seal.
5. Rebolusyonaryong Online Maintenance
Ang istraktura ng double-seal ay nagbibigay-daan para sa pagpapalit ng mga bahagi ng pagsusuot nang hindi nakakaabala sa produksyon; nangunguna ang teknolohiyang ito sa mga katulad na produkto sa loob ng bansa at internasyonal.
6. Progresibong pagbubukas at pagsasara ng kontrol
Kapag nagbubukas ng counterclockwise, ang gate ay tumataas, at ang butas ng gabay ay unti-unting nagsasapawan sa channel, na nakakamit ng 100% buong pagbubukas sa matinding posisyon.

Mga Pamantayan sa Disenyo

Mga parameter ng pagganap

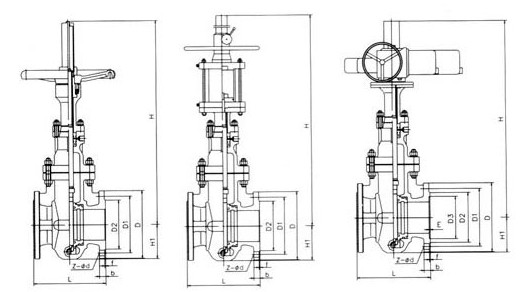

Ang pangunahing hugis at mga sukat ng koneksyon

Larawan ng istraktura
