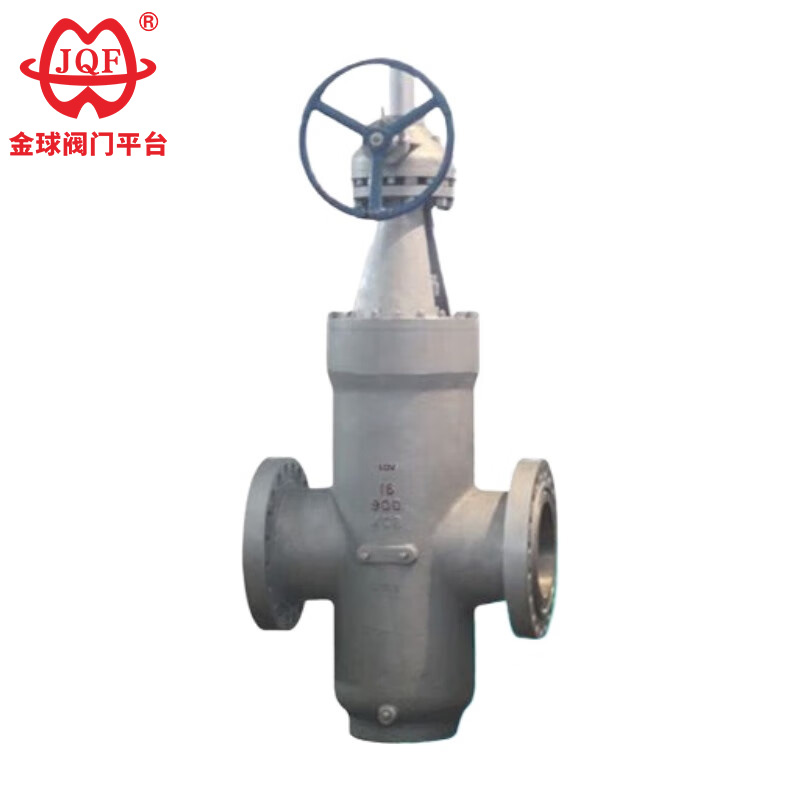

Flat Gate Valve

1.Full-bore na disenyo para sa minimal na paglaban sa daloy
2.Brush-assisted pipeline cleaning,
3. Lumulutang na upuan para sa bidirectional sealing
4. Mababang pagbubukas at pagsasara ng metalikang kuwintas
5. Madaling operasyon, at pressure relief at grease injection mechanisms para masiguro ang mataas na kaligtasan
6.Zero-leakage performance.

Paggamit ng Produkto

Gumagawa ang JQF Valve ng mga flat gate valve, isang uri ng sliding valve. Ang pagsasara ng elemento ay maaaring isang solong gate o isang double gate na may mekanismo ng pagpapalawak sa pagitan. Ang presyon ng gate laban sa valve seat ay kinokontrol ng pressure ng medium na kumikilos sa floating gate o floating valve seat. Sa kaso ng double-gate valve, ang mekanismo ng pagpapalawak sa pagitan ng dalawang gate ay nagdaragdag sa presyon na ito.

Mga Kategorya ng Produkto

Mga Tampok na Pang-istruktura

1. Lumulutang Bidirectional Sealing
Ang naka-customize na flat gate valve seat ay nagbibigay-daan sa bidirectional na pagbubukas at pagsasara, na tinitiyak ang maaasahang sealing at flexible na operasyon.
2. Matigas na Materyal sa Paggabay na Lumalaban sa Kaagnasan
Ang gate ay nilagyan ng mga strip ng gabay para sa tumpak na pagpoposisyon, at ang ibabaw ng sealing ay sinabugan ng isang tungsten carbide anti-erosion layer.
3. Zero Flow Resistance Design
Mataas na presyon ng pagtutol ng flat gate valve body; kapag ganap na nakabukas, ang straight-through na channel ng daloy ay humigit-kumulang sa isang tubo na may pantay na diameter (flow resistance ≤ 0.03).
Ang multi-stage sealing na may composite packing sa valve stem ay binabawasan ang friction coefficient ng 40%.
4. Dual-Stage Sealing Mechanism
Kapag isinara ang clockwise:
Ang medium pressure ay nagtutulak sa inlet valve seat upang makabuo ng pangunahing seal.
Pinindot ng gate ang outlet valve seat upang bumuo ng double seal.
5. Rebolusyonaryong Online Maintenance
Ang istraktura ng dual-seal ay nagbibigay-daan para sa pagpapalit ng mga vulnerable na bahagi nang walang pagkaantala sa produksyon; ang teknolohiyang ito ay nangunguna sa mga katulad na produkto sa loob at labas ng bansa.
6. Progressive Opening at Closing Control
Kapag nagbubukas ng counterclockwise, tumataas ang gate, at ang butas ng gabay ay unti-unting nagsasapawan sa channel, na nakakamit ng 100% na buong pagbubukas sa posisyon ng limitasyon.

Mga Pamantayan sa Disenyo

Disenyo at paggawa ng mga pamantayan: JB / T 5298
Pamantayan sa haba ng istraktura: JB / T 5298
Pamantayang flange ng koneksyon: GB / T 9113
Marka ng temperatura ng presyon: GB / T 12224-2005
Mga pamantayan sa pagsubok sa pagsubok: GB / T 13927-2008, JB / T 5298

Mga Parameter ng Pagganap

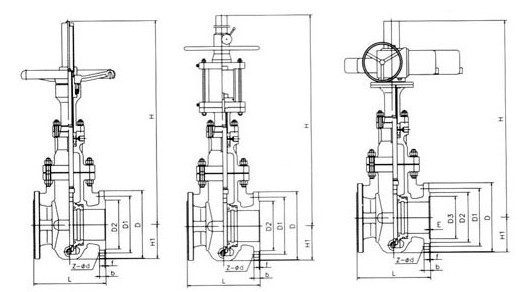

Ang pangunahing hugis at mga sukat ng koneksyon

Larawan ng istraktura
