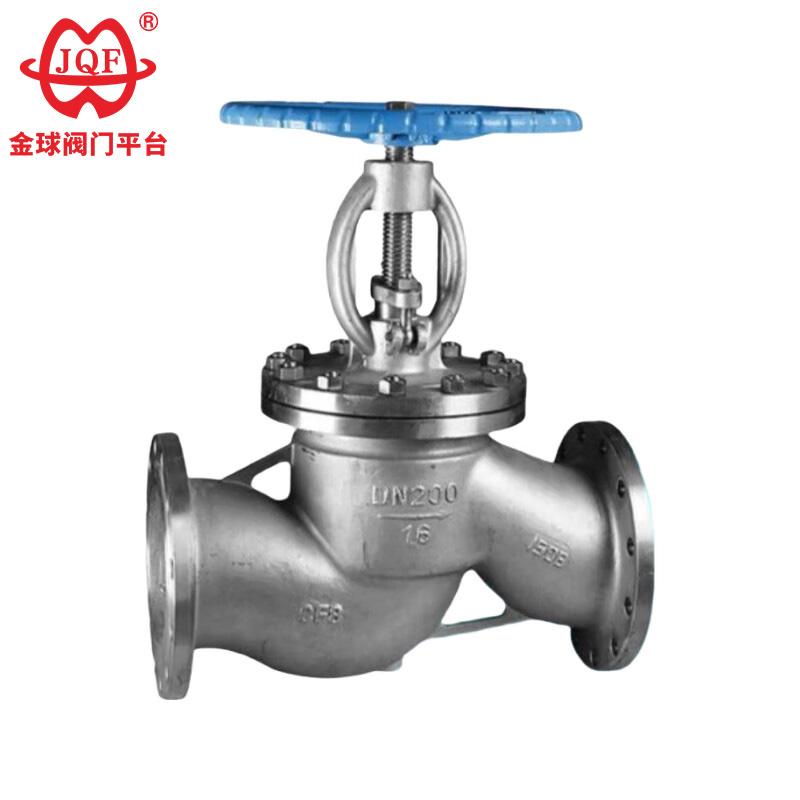

Hindi kinakalawang na Steel Globe Valve

Matibay na J41H, J41Y, J41W stainless steel globe valve na ginawa ng JQF Valve. Ang pagbubukas at pagsasara ng bahagi nito ay isang cylindrical valve flap, ang sealing surface ay flat o conical, at ang valve flap ay gumagalaw nang linear sa gitnang linya ng fluid. Ang hindi kinakalawang na asero cut-off valve ay angkop lamang para sa buong pagbubukas at buong pagsasara. Ito ay karaniwang hindi ginagamit upang ayusin ang rate ng daloy. Maaari itong ayusin at i-throttle kapag na-customize.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Foshan Jinqiu Valve Co., LTD. ay isang mataas na kalidad na stainless steel globe valve manufacturer na nagsasama ng disenyo, pag-unlad, pagmamanupaktura, pagbebenta, at serbisyo. Kasama sa aming mga pangunahing produkto ang iba't ibang control valve, electric valve, pneumatic valve, solenoid valve, manual valve, actuator, at valve accessories.
Ang aming stainless steel globe valve ay isang gate valve na may stainless steel cast body, mga flanged na koneksyon sa magkabilang dulo, at isang gate valve structure. Ang pangunahing function nito ay ang tumpak na pag-regulate ng daloy o mapagkakatiwalaang patayin ang medium sa mga pipeline.
Dahil sa mahusay nitong resistensya sa kaagnasan at maaasahang pagganap ng sealing, ito ay naging isa sa mga ginustong balbula para sa corrosive media o mataas na kalinisan na mga aplikasyon sa kemikal, petrochemical, pagkain, at mga pharmaceutical na industriya.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Simple Structure: Ang disenyo ng stainless steel globe valve ay simple, na ginagawang maginhawa at mahusay ang pagmamanupaktura at pagpapanatili.
2. Mabilis na Tugon: Ang maikling gumaganang stroke ay nagbibigay-daan para sa napakabilis na pagbubukas at pagsasara ng balbula.
3. Matibay na Sealing: Napakahusay na epekto ng sealing, minimal na frictional resistance, at mahabang buhay ng serbisyo.

Pamantayan ng Tagapagpaganap

Mga detalye ng disenyo: GB / T 12235
Haba ng istraktura: GB / T 12221
Koneksyon ng flange: JB / T 79
Pagsubok at inspeksyon: JB / T 9002
Pagkakakilanlan ng Produkto: GB / T 12220
Mga detalye ng paghahatid: JB / T 7928

Mga Parameter ng Pagganap

modelo		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Presyon sa trabaho（MPa）		1.6～16.0
tamang temperatura (℃)		≤425		≤150
Angkop na media		Tubig, singaw, langis		Mahinang kinakaing daluyan
materyal	Katawan, bonnet	Carbon steel		Chrome nickel-titanium hindi kinakalawang na asero
	Tangkay ng balbula	Hindi kinakalawang na asero ng Chrome		Chrome nickel-titanium hindi kinakalawang na asero
	Ibabaw ng pagbubuklod	Mga haluang metal na nakabatay sa bakal	Hardfacing haluang metal	Materyal sa katawan
	tagapuno	Asbestos graphite, flexible graphite, PTFE

Ang pangunahing hugis at laki ng koneksyon

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

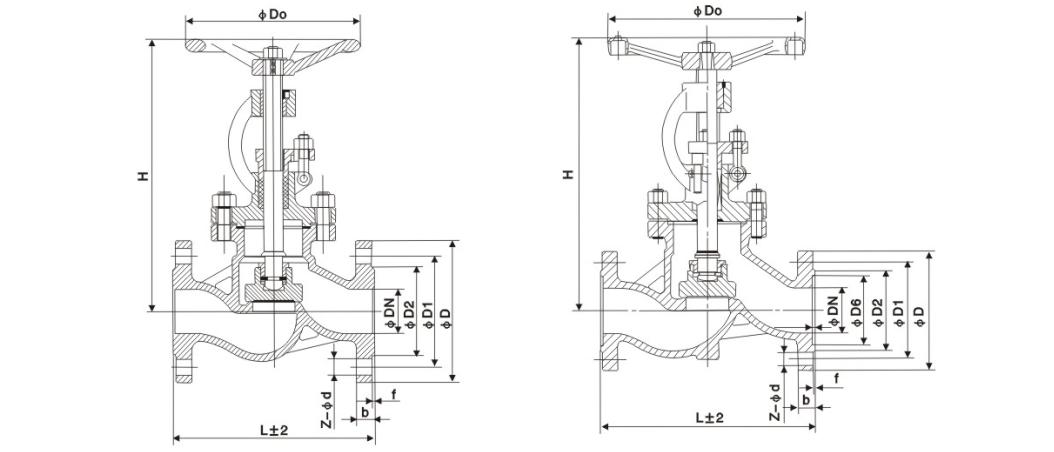

Larawan ng istraktura
