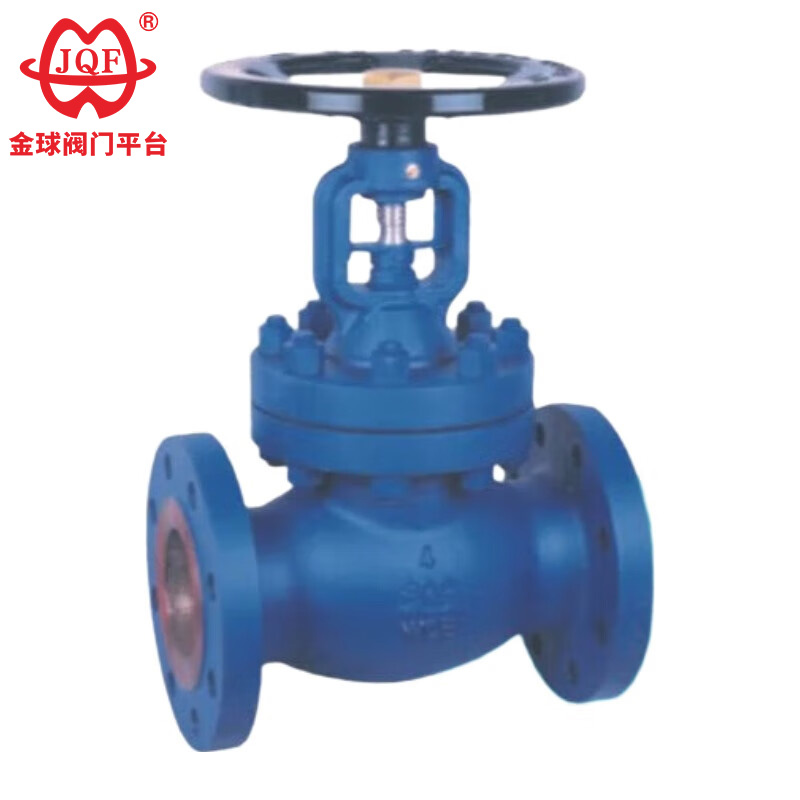

Bellow Seal Globe Valve

Ang JQF Valve na may mataas na kalidad na bellow seal globe valve ay nagtatampok ng panloob na istraktura ng bellows. Ang ibabang dulo ng hindi kinakalawang na bakal na bubulusan ay hinangin sa balbula, habang ang kabilang dulo ay nakaposisyon sa pagitan ng katawan ng balbula at ng takip ng balbula upang bumuo ng isang static na selyo. Ang mga bellow ay hinangin sa valve stem upang mapanatili ang stable na operating performance at maiwasan ang valve stem vibration na dulot ng valve vibration. Tamang-tama ito para sa mga pipeline na nagdadala ng singaw, nasusunog, sumasabog, langis ng heat transfer, mataas na kadalisayan, at nakakalason na media.

Magpadala ng Inquiry

Paglalarawan ng Produkto

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Comprehensive Quality Optimization
Ang Bellow Seal Globe Valve ay nagtatampok ng makatuwirang istraktura, maaasahang sealing, at magandang hitsura.
2. Matibay na Ibabaw ng Sealing
Ang Bellow Seal Globe Valve ay pinalakas ng isang cobalt-based na haluang metal, na nag-aalok ng wear at corrosion resistance, mababang frictional resistance, at makabuluhang pinahaba ang habang-buhay.
3. Triple Stem Protection
Ang Bellow Seal Globe Valve ay sumasailalim sa pinahusay na paggamot sa init at mga proseso ng pagpapatigas sa ibabaw, na nagreresulta sa namumukod-tanging corrosion at wear resistance.
4. Double-Insurance Bellows Seal
Ang mga right-angle flow channel na sinamahan ng isang patentadong disenyo ng bellow ay nagsisiguro ng mas ligtas na selyo.
5. Intuitive at Visual na Posisyon sa Pagbubukas
Malinaw na ipinahiwatig ang posisyon ng valve stem para sa intuitive na operasyon.
6. Nababaluktot na Pag-customize at Pag-angkop
Maaaring i-customize ang mga sangkap ng materyales, laki ng flange, at mga pagtutukoy ng interface upang matugunan ang mga partikular na kondisyon ng operating.

Mga Tampok:

1. Ang Bellow Seal Globe Valve sa stock ay nagtatampok ng makatuwirang istraktura at maaasahang sealing. Ang dual robust bellows seal design (bellows + packing) ay nagsisiguro ng zero leakage mula sa valve stem. Walang pagkawala ng likido na nagpapahusay sa kaligtasan ng kagamitan ng halaman at nakakatugon sa mga pamantayan ng sealing.
2. Ang sealing surface ng Bellow Seal Globe Valve ay na-overlay ng Co-based na hard alloy, na nagbibigay ng mahusay na wear resistance, corrosion resistance, at abrasion resistance, na nagreresulta sa mahabang buhay ng serbisyo. Ang tagapagpahiwatig ng posisyon ng pag-angat ay mas madaling maunawaan.
3. Sumasailalim ang valve stem ng quenching at tempering at surface nitriding treatment, na nagbibigay ng mahusay na corrosion resistance at friction reduction; ang valve stem lift position indicator ay mas intuitive.

mga pagtutukoy

uri ng istraktura	BB-BG
Drive mode	Manwal
Drive mode	niyumatik
mga pamantayan sa disenyo	DIN3356
Haba ng istraktura	DIN3203
Ikonekta ang flange	DIN2543-2545
Pagsubok at inspeksyon	DIN3230

Mga materyales sa bahagi ng produkto

Serial number	pangalan	materyal
1	Katawan	GS-C25, CF8, CF3
2	Disc	2CR13,F304,F316
3	Pin ng baras	F304, F316
4	Pagpupulong ng bellows	F304, F316L
5	cap	GS-C25, CF8, CF3
6	tagapuno	Flexible na grapayt, PTFE
7	Pressure manggas	25#,F304,F316
8	Mga piraso ng pagpoposisyon	25#,F304,F316
9	stem nut	Tansong haluang metal ZQA19-4
10	Handwheel	Carbon steel
11	At sumbrero	25#
12	Tasa ng Langis	tanso
13	Hex nuts	ASTMA193 2H, A193-8, A193-8M
14	Studs	ASTMA193 B7, A193-B8, A193-B8M
15	Gasket	Flexible na grapayt + hindi kinakalawang na asero
16	Tangkay ng balbula	2Cr13,F3

Ang hitsura ng produkto at laki ng istraktura

Nominal na diameter	Ang mga pangunahing sukat at sukat ng koneksyon
Nominal na diameter	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
