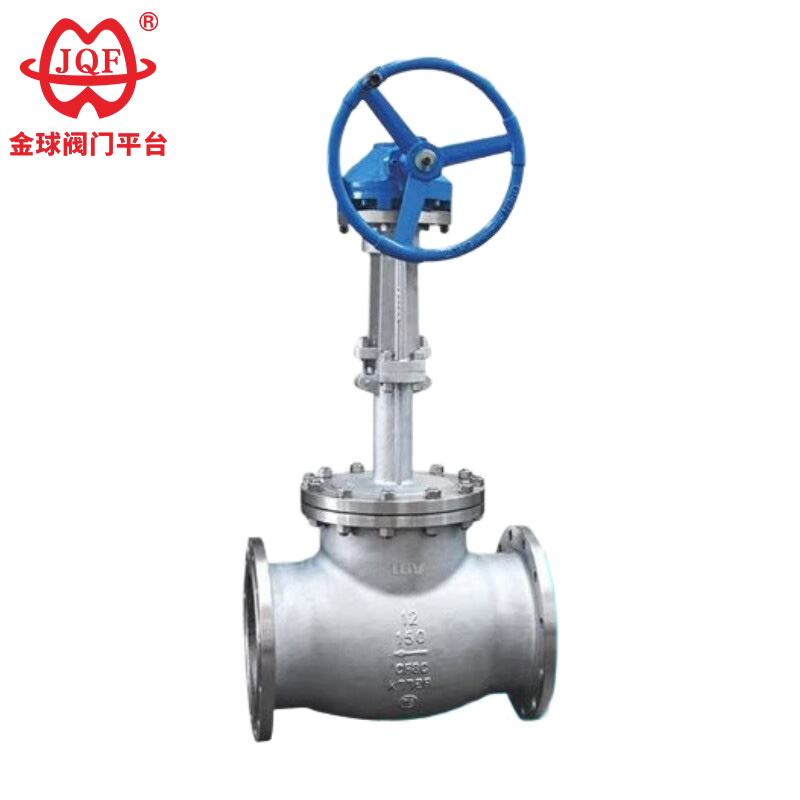

Bevel Gear Low Temperature Globe Valve

Ang JQF Valve ay isang propesyonal na mataas na kalidad na bevel gear na tagagawa ng mababang temperatura ng globe valve na dalubhasa sa pagsasaliksik, pagpapaunlad, produksyon, pagbebenta, at serbisyo ng mga industrial valve. Ang bevel gear na ito na may mababang temperatura na globe valve ay angkop para sa mga management system sa cryogenic liquid storage at transport equipment. Nagtatampok ito ng flexible switching at maaasahang sealing, at maaari ding gamitin sa iba pang cryogenic at low-temperature na media management system. Ang aming mga produkto ay sumasailalim sa mahigpit na pagsusuri sa kalidad, na may mga propesyonal na tauhan na nangangasiwa sa bawat hakbang upang matiyak ang pagiging perpekto ng produkto. Higit pa rito, ang JQF Valves ay nakakuha ng isang malakas na reputasyon sa iba't ibang industriya. Ang pagpili sa JQF ay nangangahulugan ng pagkakaroon ng kadalubhasaan sa industriya sa mga valve at pneumatic actuator, propesyonal na serbisyo sa customer, at patuloy na teknikal na suporta. Kung kailangan mo ng isang bahagi o isang kumpletong pagpupulong ng balbula, maaari naming matugunan ang iyong mga pangangailangan.

1. Ang valve body ng bevel gear low temperature globe valve ay gawa sa grade III ductile iron, na nagtataglay ng mataas na lakas, magandang tibay, at superior corrosion resistance.
2. Ang electrostatic adsorption coating ay gumagamit ng powdered epoxy resin, na epektibong humaharang sa corrosive media at nagpapakita ng mahusay na wear resistance, mataas na temperatura na resistensya, at pagganap sa kapaligiran.
3. Tinitiyak ng makapal na katawan ng balbula ang matatag na pagganap ng balbula; ang pangkalahatang paggamot sa anti-oxidation ay pinipigilan ang kalawang at kaagnasan.

Mga Pamantayan sa Ehekutibo

Disenyo at pagmamanupaktura: JB / T7749-95
Haba ng istraktura: GB / T12221-89
Konektor: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
Inspeksyon at pagsubok: JB / T7749-95

Pangunahing hitsura at mga sukat ng koneksyon

Nominal na diameter	Mga pangunahing panlabas na sukat at sukat ng koneksyon							H
	L	D	D1	D2	b	Z-d	D0	-46℃	-101 ℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
